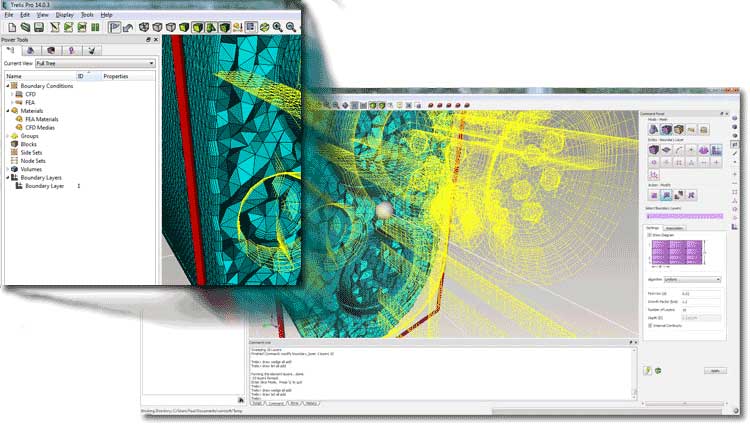

Csimsoft Trelis Pro 16.5.4 强大的网络生成工具

Csimsoft Trelis Pro是csimsoft针对FEA和CFD的高端商用预处理器,基于久经考验的CUBIT™几何准备和Sandia国家实验室的网格生成软件。二十多年来,csimsoft和Sandia开发了CUBIT软件。现在,csimsoft是Sandia的授权经销商,用于学术和商业用途.Trelis 16提高了FEA和CFD预处理的标准。世界各地的公司都意识到网格生成对于FEA和CFD分析的重要性。通过Trelis FEA和Trelis CFD,用户可以使用特定工具为FEA或CFD求解器生成出色的网格。这就是人们谈论Trelis的原因。

Trelis功能:

Trelis提高了FEA和CFD预处理的标准。世界各地的公司都意识到网格生成对于FEA和CFD分析的重要性。我们的客户使用Trelis来获得高质量的网格,从而获得最佳效果。以下是人们使用Trelis进行挑战性模拟的一些原因。

项目向导用于网格划分的

沉浸式拓扑环境(ITEM)是一种类似向导的工具,可引导用户完成网格划分过程。它使用Trelis的动力工具轻松进行几何体清理,并生成最佳网格。

ITEM流程包括:
  • 导入/创建几何
  • 设置网格参数
  • 准备几何
  • 网格模型
  • 验证网格质量
  • 定义边界条件
  • 导出Mesh
  • ITEM观看有关如何使用ITEM的视频
几何创作

工程师花费高达65%或更多的时间准备几何进行网格划分。Trelis拥有强大的工具,可以更轻松地进行清理和失败,以便您可以将更多时间用在结果上。

在Trelis中有三种主要的网格划分方法。
用于构建模型
的几何图元 顶点,曲线和曲面
的“自下而上”几何 从另一个应用程序
导入的CAD文件 Trelis支持许多常见的CAD格式。有关支持的文件格式的详细信息,请参阅Trelis Data Translators。

几何变换

几何实体可以使用变换操作在Trelis中进行修改,包括对齐,复制,移动,反射,恢复,旋转和缩放。

布尔运算

Trelis支持强大的布尔运算,可以交叉,减去和联合几何实体。

分解

通常需要几何分解来生成三维实体的全六面体网格。“网切”是通过使用切割工具将现有的主体切割成两个或更多个部件。Trelis有几种制作网页剪裁的方法。

ITEM观看我们关于使用Trelis工具分解网格划分模型的教程和视频。

清理和清除

有时从CAD程序导入的模型要么为网格生成提供太多细节,要么几何缺陷。这可以通过更改模型来纠正。Trelis拥有出色的清理和击败工具,包括。

  • 愈合
  • 调整几何
  • 删除几何特征
  • 自动几何清理
  • 规范化几何
  • 寻找表面重叠
  • 验证几何
  • 调试几何
  • 修剪和延伸曲线
  • 拼接板体
  • 去除工具
  • ……以及更多

电动工具

Trelis的电动工具可帮助用户在啮合之前识别几何问题,并推荐用于为网格划分做好准备的解决方案。生成网格后,其他Power Tools会根据用户指定的各种指标和值检查网格质量。

  • 几何树
  • 诊断几何
  • Defeature几何
  • 诊断可测性
  • 诊断网格质量
  • 项目
  • 等……
